二運皮帶機丨綜掘機挖煤機裝渣機懸掛橋式皮帶轉載機介紹

ZWY系列裝渣機（挖掘式裝載機）、三節臂挖煤機、掘進機、履帶式鉆裝機、巷道修復機、掘錨機（掘錨一體機）、ML系列連續采煤機（連采機）、TBM系列盾構機（掘進機）連接移動型二運皮帶轉載機（也叫橋式皮帶轉載機）最大的作用就是使其采掘裝運連續性作業，起到緩沖的作用。

因為每次放炮前采掘裝運設備都必須退出30米的安全距離，不然設備會受到嚴重的損壞；或者掘進機等直接采掘設備隨著不斷向前掘進延深延長，這就給運輸設備（如主皮帶輸送機、刮板輸送機、梭式礦車、各種方式的礦車等）提出難題了，因為像主皮帶輸送機或刮板輸送機都是固定的，不能移動的，為了避免放炮受到損壞，而不能裝到采掘面迎頭太近，這就要求有一個中轉設備配套解決隨著采掘裝運設備隨時移動避開放炮，裝載料渣巖土時是又能移動和延長延深到迎頭掌子面，又能在裝載運輸時搭接到主運輸設備上，這個中轉設備就叫懸掛連接移動式二運皮帶轉載機。它的功能就是能隨時移動，也就是架在主運輸設備上，把主皮帶輸送機、刮板輸送機、各種方式的礦車等運輸工具藏在二運皮帶轉載機的機架下面或銜接其中，可來回移動伸縮卸料的功能作用。

二運皮帶機丨綜掘機挖煤機裝渣機懸掛橋式皮帶轉載機運輸方案

二運皮帶機與礦車運輸之間的搭接裝置，因為裝渣機或掘進機尾部的輸送槽最多只能一次裝2個礦車，達不到裝載效果，就必須提高運輸量，使其連續作業的要求，提高運輸量目前只有增加礦車數量，為了能一次裝5個12個礦車，一種新型皮帶轉載機（全名叫綜掘機挖煤機裝渣機懸掛橋式皮帶轉載機，也叫帶式轉載機），就能讓所有礦車全部藏到皮帶轉載機機架下面，然后再一個一個的拉出來接礦接渣。這樣既到達連續性要求，又提高了運輸量，裝載與運輸匹配又最佳，又不要改變施工工藝。這種方式多用在平巷掘進或小坡度（15度以下）的斜井掘進配套與履帶式扒渣機、掘裝一體扒渣機（挖煤機）、懸臂式掘進機或盾構機等采掘設備搭接各種運輸方式的聯合主皮帶輸送機、刮板輸送機、曲軌側卸式礦車、梭式礦車、小型翻斗式礦車連接成套掘、裝、運高效連續性作業線的工藝。

這種懸臂式掘裝設備牽引與后配套綜掘機挖煤機裝渣機懸掛橋式皮帶轉載機（二運皮帶轉載機）之間的搭接裝置，Mobile Belt Conveyor它由底座、連接架、銷軸和開口銷組成。２個底座分別焊接在皮帶轉載機的頭部，另外２個底座分別焊接在挖掘式裝載機或掘進機機架的尾部，通過４根銷軸和４個開口銷，把底座與連接架聯為一體。用于綜掘工作面與掘進機械配套的橋式皮帶轉載機，由機頭、機架、機尾搭接可伸縮帶式輸送機的連接裝置、機頭與掘進設備的聯接機構、托輥及輸送帶等構成。加厚的機架為架間對接面由螺栓固聯的剛性梁結構。機頭與掘進機械的聯接為插銷萬向吊掛式聯接機構，由搭接桿4、球頭6、球座5等構成。搭接桿4固聯在掘進機1尾部，球頭6通過桿部固連在搭接桿4上，球座5固聯在轉載機2的機頭上且位于搭接桿4上方，插銷6裝配在球座5內。該二運皮帶轉載機的機架剛度和強度高，消除了原鉸接梁結構易塌腰和扭曲的缺陷，能滿足掘錨一體機安裝剛性吸風筒的要求。插銷掛式聯接機構可保證其與掘進機在任意方向的擺動，提高對巷道仰俯和左右傾斜變化的適應性。

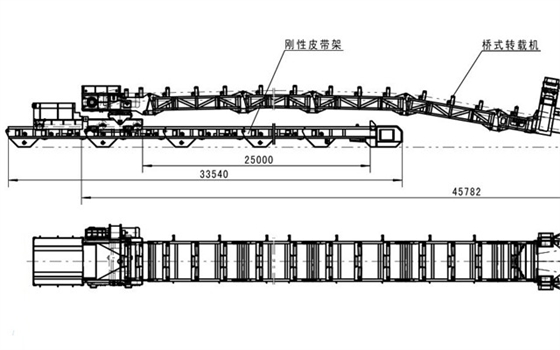

二運皮帶機丨綜掘機挖煤機裝渣機懸掛橋式皮帶轉載機結構
